1、概况介绍:

埋地钢制管道运行时间较长时常会导致防腐层整段的老化，绝缘性能急剧下降；因此，当我们使用防腐层检测仪进行防腐层检测时，使用发射机在待测管道上施加的信号，会在很短的距离内快速减小；这导致我们使用接收机或者A字架检测防腐层时，信号较小测量部精确；而且只能在很短的距离内对管段进行测量，从而使得检测工作变得复杂而难以完成。

嘉信技术最新推出的PDM防腐层检测仪，单台发射机最高输出功率可达200W，同时具备卫星同步技术功能，可以实现多台发射机同步叠加输出信号，大大增强了待测管线的信号强度；适用于大埋深、复杂地形以及管线绝缘性能老化严重等情况下的防腐层检测。

本次待检测管段位于天津市滨海新区，运行至今已服役接近28年，防腐层材料为熔结环氧粉末，由于运行时间较长，已出现严重老化；且周边环境复杂，有铁路、河流、鱼塘、高压输电线路等。用户在使用其他品牌防腐层检测仪检测时，在测试桩处施加的交流信号强度为3A，但是在距离测试桩约150米处测到的电流信号已经衰减到了150mA左右，这使得余下的几百米管段无法有效测量；

应用户的邀请，就如何使用多台发射机实现信号的叠加输出，对PDM防腐层检测仪进行演示，确保信号的强度，以保障检测的顺利进行。

2、检测装置：

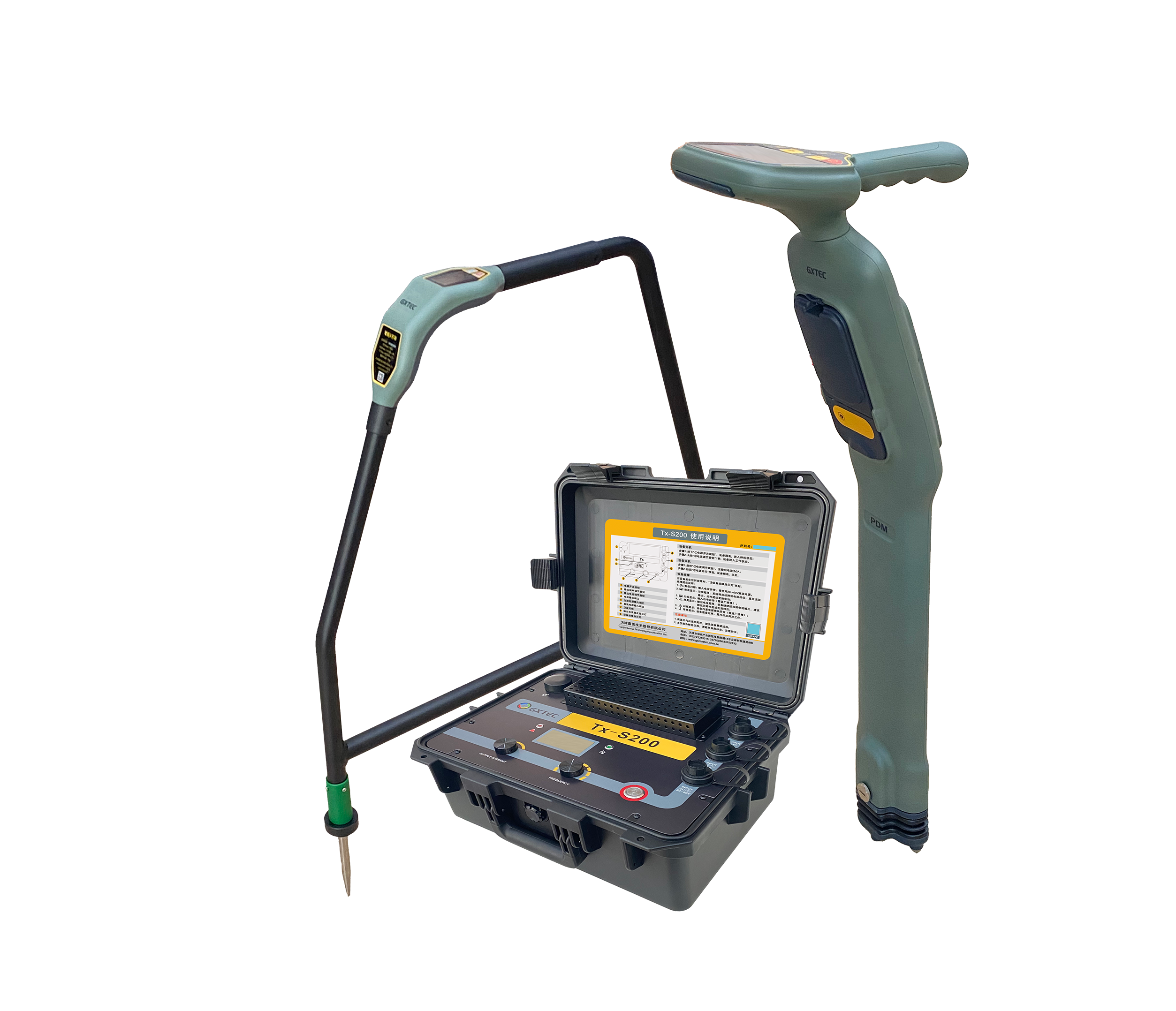

本次检测使用了嘉信技术新研发的防腐层检测仪PDM，我们使用了2台标配卫星同步功能的200W大功率发射机，一台接收机和1台A字架；使用2台发射机同步施加信号，可以有效增加待测管道上的信号强度。下图为PDM接收机、智能A字架和2台发射机的图片。

3、检测依据：

(1)《中华人民共和国石油天然气管道保护法》(中华人民共和国主席令第30号)

(2) GB/T 37369-2019《埋地钢质管道穿跨越段检验与评价》

(3) ST/T 6968-2013《油气输送管道工程水平定向钻穿越设计规范》

(4 )GB 50423-2013《油气输送管道穿越工程设计规范》

(5) GB/T 21447-2018《埋地钢质管道外腐蚀控制规程》

(6) GB/T18314-2009《全球定位系统(GPS)测量规范》

(7) GB/T 19285-2014 《埋地钢质管道腐蚀防护工程检验》

(8) GB/T 21448-2017《埋地钢质管道阴极保护技术规范》

(9) GB 50991-2014 《埋地钢质管道直流干扰防护技术标准》

(10) GB/T 50698-2011《埋地钢质管道交流干扰防护技术标准》

(11) SY/T 0087.1-2018《钢质管道及储罐腐蚀评价标准》

4、检测过程：

我方于2024年8月17日上午到达现场，使用了两种同步方式对管道施加同步信号并进行测量，分别为单侧同步信号施加方式和双侧同步信号施加方式。

4.1单侧施加信号

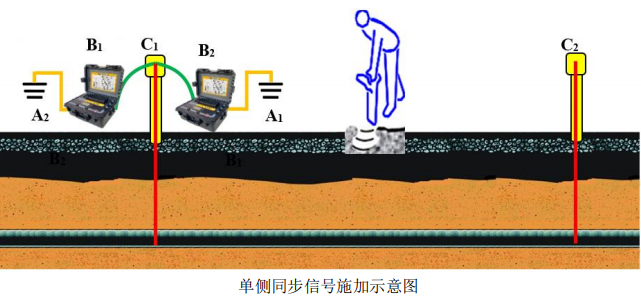

首先在单侧测试桩处连接2台发射机实现单侧信号叠加输出（如下图），注意：单侧同步信号施加时，发射机B1、B2信号输出线与管道和地极的连接线顺序必须相同才会产生信号叠加效果，否则两台发射机的输出电压相互抵消，大幅度减弱检测信号。两台发射机不可共用同一地极，并且两个地极间隔需超过20米。

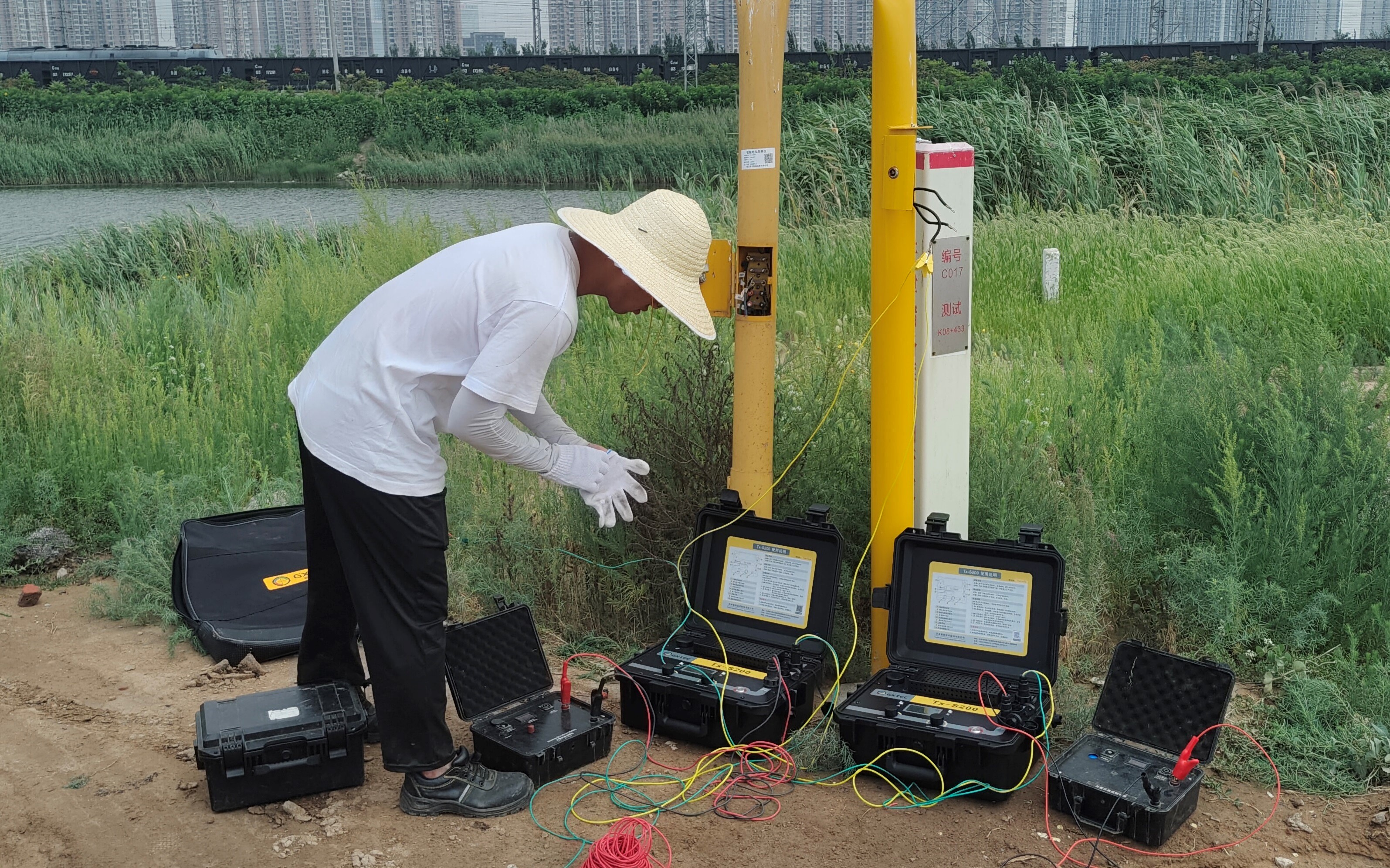

启动发射机卫星同步功能，并设置两台发射机的输出电流均为3A，使用接收机在150米外检测到管线上的电流信号大小约为300mA，是之前用户使用单台发射机施加信号电流强度的2倍左右；现场图片如下：

4.2双侧施加信号

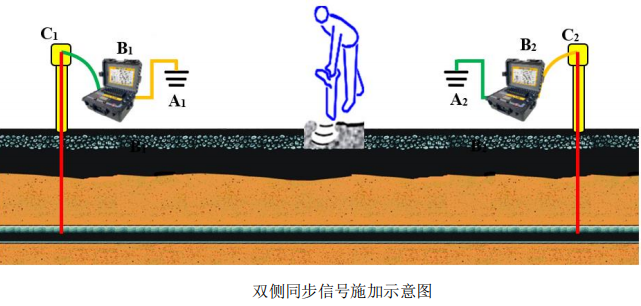

将两台发射机中的一台发射机继续和测试桩保持连接，将另一台连接到待测管线的下一个测试桩处，实现双侧同步信号施加（如下图）；注意：双侧同步信号施加时，发射机 B1、B2 信号输出线与管道和地极的连接线顺序必须相反才会产生信号叠加效果，否则两台发射机的输出电压相互抵消，大幅度减弱检测信号。

启动发射机卫星同步功能，并设置两台发射机的输出电流均为3A，使用接收机在待测管线上的中间位置检测到管线上的电流信号大小约为600mA，是之前用户使用单台发射机施加信号电流强度的4倍左右；现场图片如下：

5、检测结论：

5.1通过这次设备演示，验证了嘉信技术的防腐层检测仪发射机在不同模式下的卫星同步功能均明显效的增强检测信号，同时也帮助客户有效解决了由于管段防腐层老化导致检测信号严重衰减从而无法对管段段防腐层有效检测的问题。

5.2当用户使用多台发射机同步施加信号时，使用单侧或双侧施加卫星同步信号，信号叠加效果并不相同；用户需要根据现场实际情况选择不同的施加方式，以期能起到最好的效果。
