1.  检测概况

对于实施定向钻穿越的管段，在定向钻施工之前，与其并行或交叉的管道走向及埋深需精准掌握，以保证本次定向钻施工安全。因此需要使用非常规的管线探测仪器及手段进行探测。受施工方委托，天津市嘉信技术工程有限责任公司应用超深管线埋深测量系统UPM对目标管段进行路由定位及埋深测量，为后续定向钻施工提供数据支撑。

本次项目的目标管线为国网天津市电力公司电缆分公司管辖的四条同沟敷设35kV电缆，四根电缆均有Φ200 mm的塑料套管。刘马庄立交桥附近计划进行高架桥施工，受工程方委托对目标电缆的两处位置进行精确探测，以保证后续工程的安全进行。

2.  检测装置

针对穿越管段精确定位测量的迫切需求，嘉信公司全新开发的UPM提供了强有力技术手段。在对待测管线施加信号后，UPM应用专利技术实现超深管线与探井中探头相对位置及埋深的测量。UPM的最大探测深度只受测量线缆长度的限制，具有定位准确、检测精度高、操作便捷、抗环境干扰能力强等优点。

3.  检测依据

《中华人民共和国石油天然气管道保护法》(中华人民共和国主席令第30号)；

《建设工程安全生产管理条例》（中华人民共和国国务院令393号）；

《埋地钢质管道穿跨越段检验与评价》GB/T 37369-2019；

《油气输送管道工程水平定向钻穿越设计规范》 SY/T 6968-2021；

《油气输送管道穿越工程设计规范》 GB 50423-2013；

《全球定位系统（GPS）测量规范》 GB/T 18314-2009；

《工程测量标准》 GB 50026-2020；

《油气输送管道工程测量规范》 GB/T 50539-2017；

4.探测过程

4.1施加探测信号

四月十八号上午到达现场后进行初步探勘，分别在探测位置东西两侧浅埋处，对目标电缆施加信号，对比后确定在东侧电力井位置施加信号效果较好。

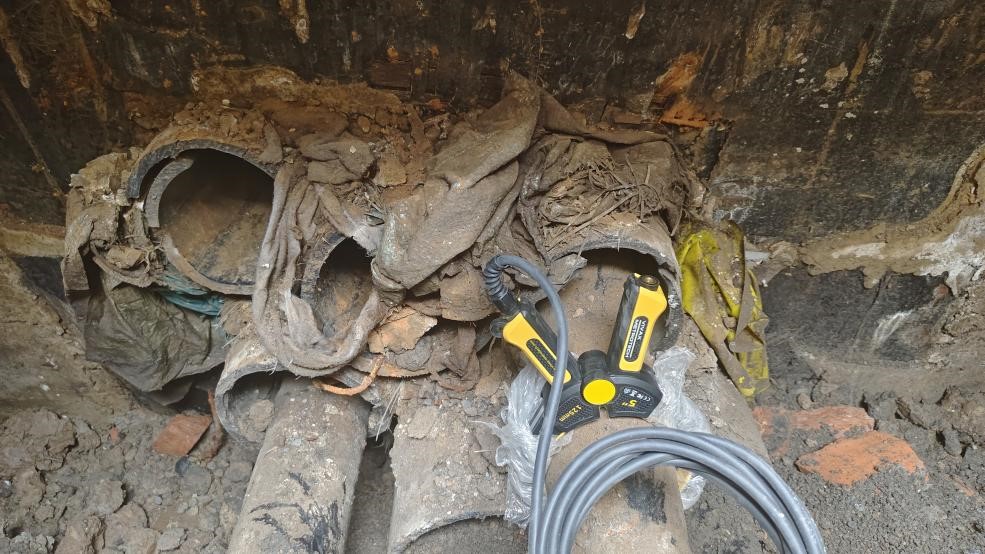

施加信号方式

4.2 布置钻孔位置

使用管线仪探测目标管线路由埋深后与施工方和电缆权属单位进行沟通，确认 UPM探头首个下放点的钻孔位置，结合所掌握的历史资料以及现场情况，拟定出在垂直管线路由北方向距离3米位置钻孔，但由于所选位置经过人工挖探发现2米左右深度有水务的旧管道，移至垂直管线路由北方向距离2米位置钻孔。

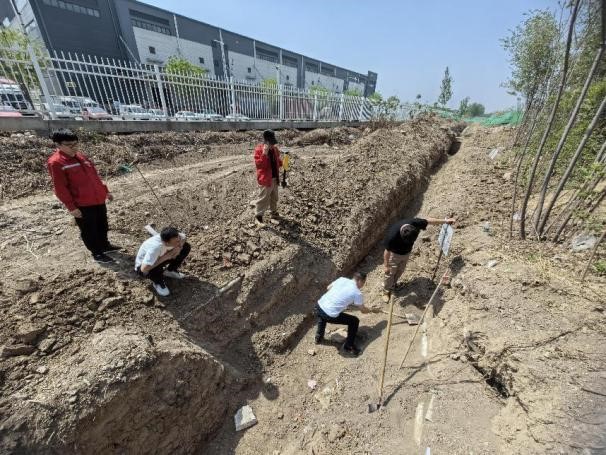

人工作业水务旧水管位置

4.3 钻孔过程

在拟定钻孔位置为中心的10米范围，用管线仪确定该范围内没有其他金属管线，并以人工开挖方式，开挖宽1米、长4米、深2米左右的探坑，以排除表层没有其他管线。钻机进入目标位置并水平校正，确保钻头垂直钻机主体方向行进作业。

4.4 UPM探测过程

在探井中放入套管，在套管正上方支好三脚架确定稳定，确保探头姿态能够平稳的下放进套管中，每次下放时，探头下方黄色标识线平行地面，探测过程中注意探头下放速度趋近匀速。在钻孔进行三次及以上数据采集，根据得出数据确定第二处钻孔位置，再次探测用于校验和确定管线位置。将钻孔位置在地图上打点。

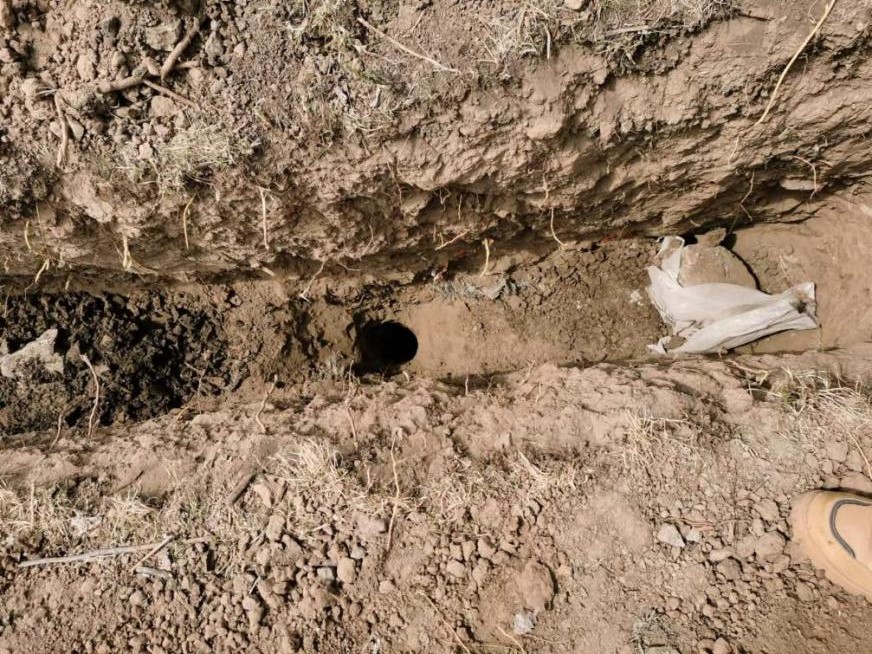

探测现场图片

5.检测结论

5.1经过外业探测、实验室资料整理、报告编写，完成了所承揽工程项目“天津北辰科技园区超深电缆精确探测工程”的全部探测内容，查清了国网天津市电力公司电缆分公司管辖的四条同沟敷设35kV电缆的路由埋深情况。

5.2本次测量结果表明，使用超深管线埋深测量系统UPM检测大埋深管道的位置和埋深达到了预期效果，为后续定向钻设计、施工提供了数据支撑。
