燃气管道，是城市能源供给的“生命线”，关系到民生福祉，公共安全与城市正常运转。其路由精准定位与埋深精准探测是保障管道安全运维，规避施工风险的核心前提。

项目简介

受业主委托，由嘉信技术开展某市穿江段DN700高压燃气管道的路由与埋深精探工作。待测管道管段地形特殊、管控严格，且存在大埋深、长距离探测难题，常规探测仪器设备无法满足探测要求。本次探测仅针对穿江段两岸的陆上管线，以获取岸边管道的路由与埋深数据，为后续管道运维及第三方施工避让提供技术依据。由于当地防汛部门要求，江堤3公里内限制钻孔，因此公司采用超深管线定位系统UPL，无需开挖钻孔即可进行本次探测任务。

UPL超深管线定位系统

针对大埋深穿越管段的探测难题，采用电磁法探测技术，凭借嘉信技术专利的卫星同步信号发射技术和专用超深探测接收装置，实现了超深管道的精确测量。具有非开挖、高效率的优点。UPL地面超深探测的测量深度可达40米。

探测过程

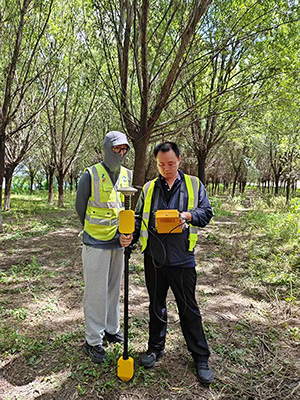

技术人员首先依据过往记录资料，结合现场踏勘定位阴保桩、排查敏感区域和干扰源、规划探测路径并确定探测方案，然后使用UPL进行现场探测。（注：本案例中探测遵循GB/T 50539、CJJ 61等国家与行业相关标准）

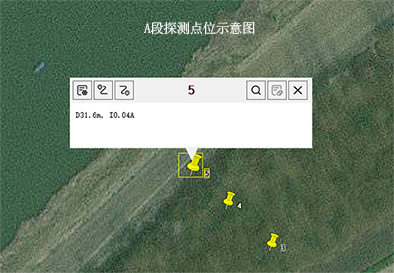

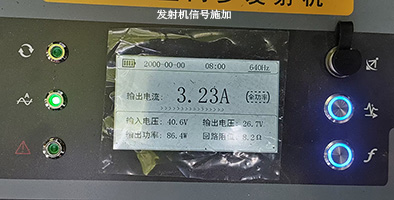

在江岸A段探测，技术人员向待测管道施加3.23A交变电流信号，保证信号强度满足大埋深管道探测需求。

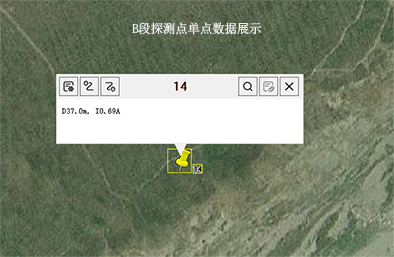

在江岸另一侧（B段）探测，技术人员向待测管道施加2.12A交变电流信号进行探测

探测成果

UPL出色完成大埋深燃气管道共计3.46公里的详查任务，测得管道最大埋深37米。管道路由完整连续，位置误差满足业主要求。

在河道堤防、生态保护区、城市核心区等限挖禁钻成为常态的今天，UPL系统可以解决常规仪器无法准确定位、测深的行业难题，是大埋深钢质管道探测的不二选择。
