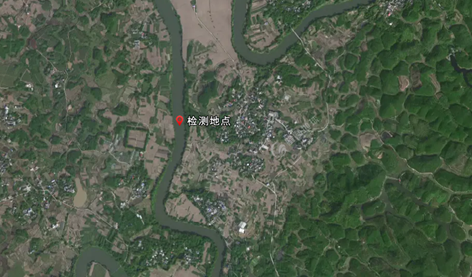

平陆运河是新中国成立以来建设的第一条通江达海的运河工程，也是西部陆海新通道的骨干工程。在运河建设中，往往会涉及到对河道的拓宽、加固、清淤加深等，这些工程的实施，不可避免地影响到穿跨越管道的安全运行。日前，在广西钦州平陆运河工程四标青年枢纽及上游航道的河底清淤、加深工作中，为确保管道在进行航道加深时依然保持足够的覆土深度，受业主单位委托，嘉信技术应用自主研发的江河水下ROV等检测设备对钦州支线钦江穿越段水下管段实施路由探测和埋深测量。

检测过程

本次检测管道工程为天然气管道钦州支线钦江穿越段水下管段，水深约4～5m，穿越管段埋深大于15m，水下检测难度颇大。

在检测工作实施前，工作人员以客户需求为导向，配合业主单位进行周密分析，反复论证。利用卫星同步发射机SST施加4.6A信号强度，打破管段大埋深的限制，以确保电流信号强度满足检测需求。

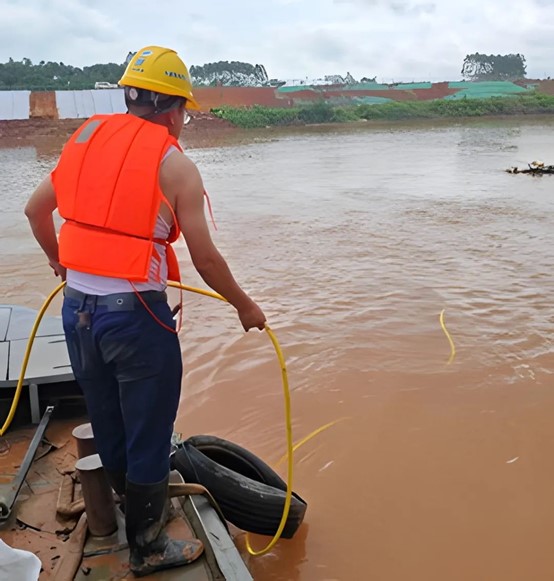

在进入水下检测时，使用River-ROV搭载的电磁法管道定位器对管道位置进行精确的定位。找到管道精确位置后，测量管道位置、水深、覆土深度数据，上浮至水面获取GPS信号，利用内置惯导系统，精确换算出水下管道真实位置坐标。此过程经过连续重复后，完成水下管道敷设路由、埋深及水深项目的探测工作，同时经过多次验证也确保检测的准确性和重现性。

检测成果

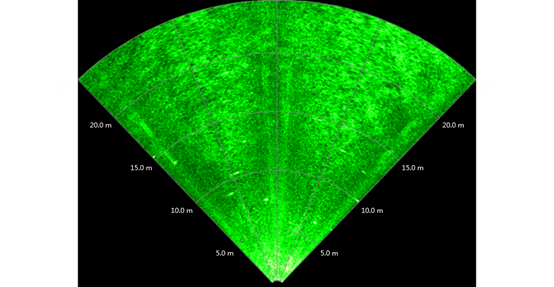

通过ROV检测系统对水下管道路由进行探测，发现管道穿越钦江水下区段覆土深度皆在6m以上，最小覆土深度为8.2m，经严格验证，确定该穿越管段未出现管道悬跨现象。同时，现场也对各水下测点进行了声呐摄像勘察，没有发现异常现象。对于航道的加深开挖工作来说，可以按照计划对河床下挖1.2米至1.7米。

此次检测嘉信技术全程进行服务保障，不仅对水下管段埋深及覆土信息有了数字化的体现，同时也为航道的加深工作的顺利进行提供安全保障。

设备介绍

江河水下管道外腐蚀检测系统River-ROV，属于缆控水下机器人检测装置，整合了2D水下环境声呐探测、管道定位、阴保电位CIPS测量、电位梯度DCVG检测、埋深测量、光纤通讯、GPS定位、数据库及检测数据分析等技术手段，实现对江河穿越管道定位、测深、外防腐与阴极保护状况等多方面的检测。有效获取江河水下管道的外防腐以及阴极保护状况，避免管理盲区给油气管线的运行安全带来的巨大隐患。在国家管网西气东输管道检测、穿越长江管道检测等项目中，完成管道铺设路由点的 DGPS 定位、埋深、外防腐层完好性、阴保有效性等项目检测及评价。为全国的石油、化工、燃气以及成品油等行业的穿越江河的管道运行管理提供了一套功能强大、技术先进、方便实用的技术手段，填补国际及国内在水下穿越管道检测领域的空白，为国内管道的完整性管理在水下穿越管道检测方面提供重要的技术保障。
