随着定向钻穿越技术的普及应用，管线/电缆的敷设深度可达几十米。该方法有效地解决了管线与道路、河流等障碍物交叉的施工难题。在降低施工成本的同时，也对后期的线缆位置埋深的测量工作提出了严峻挑战。传统的电磁检测方法具有方便快捷的优点，但超深电缆的测量精度不能满足工程精度需要。嘉信公司最新奉献的超深电缆位置测量系统，用于地下电缆的水平位置和埋设深度的精确测量。在工程应用中，最大探测深度只受测量线缆长度的限制，具有定位准确、检测精度高、操作便捷、抗环境干扰能力强等优点。

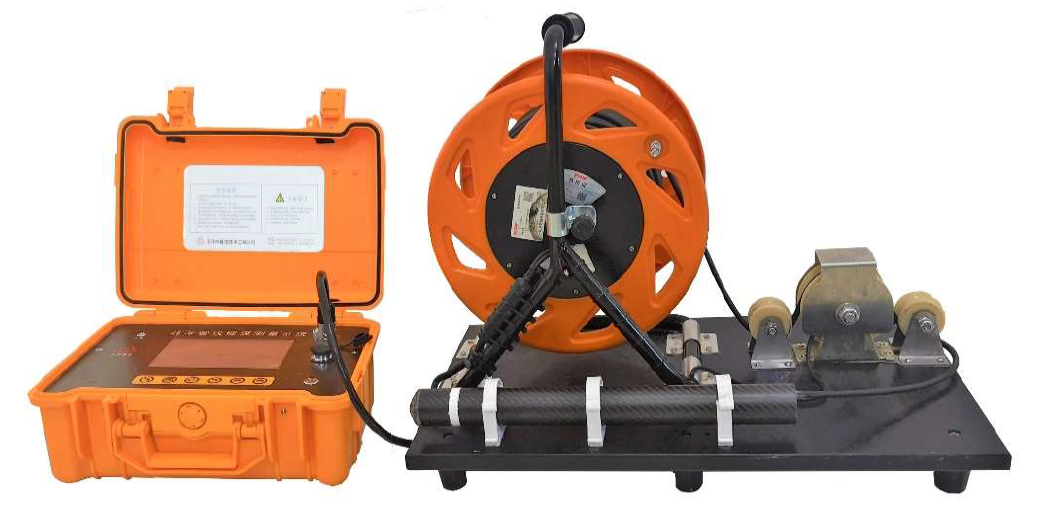

图1 超深管线测量系统测量装置

1. 设备技术原理

在检测过程中检测人员可使用普通管线仪通过夹钳法或直连法为目标管线施加高频交流信号（选择信号频率为32.8KHz），将测量探头下放至事先预置好得竖井中，探头可随着下放深度的变化，接收到的目标管线上的感应信号也逐渐变化，系统根据信号变化情况测定目标管线位置。

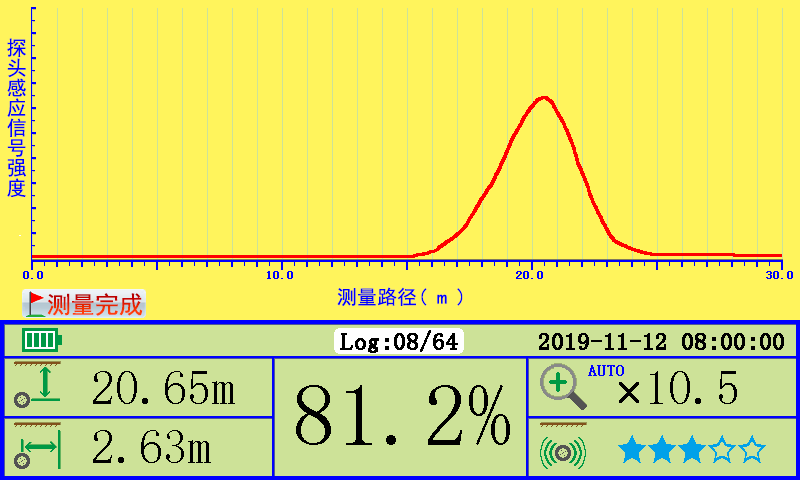

图2 主机测量界面

探头内置线圈感应到信号的变化情况实时反应探头与目标管线水平距离，根据测量探头在不同深度测得的感应电动势变化以及探头的下放深度，可计算出管道具体探头的水平距离以及埋深。为精确测得探头下放深度，系统的放线装置特定制高灵敏传感器，精准掌握探头下放深度。系统水平距离测量深度可达5%±0.1m，埋深测量精度可达1%±0.1m。

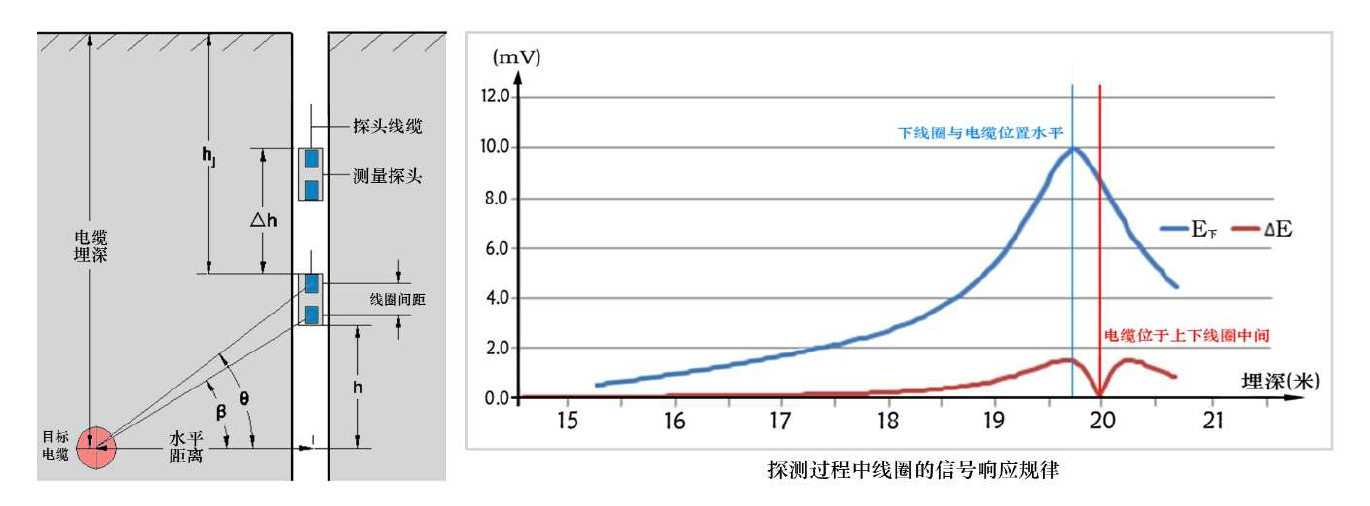

图3 设备测量原理

工程应用

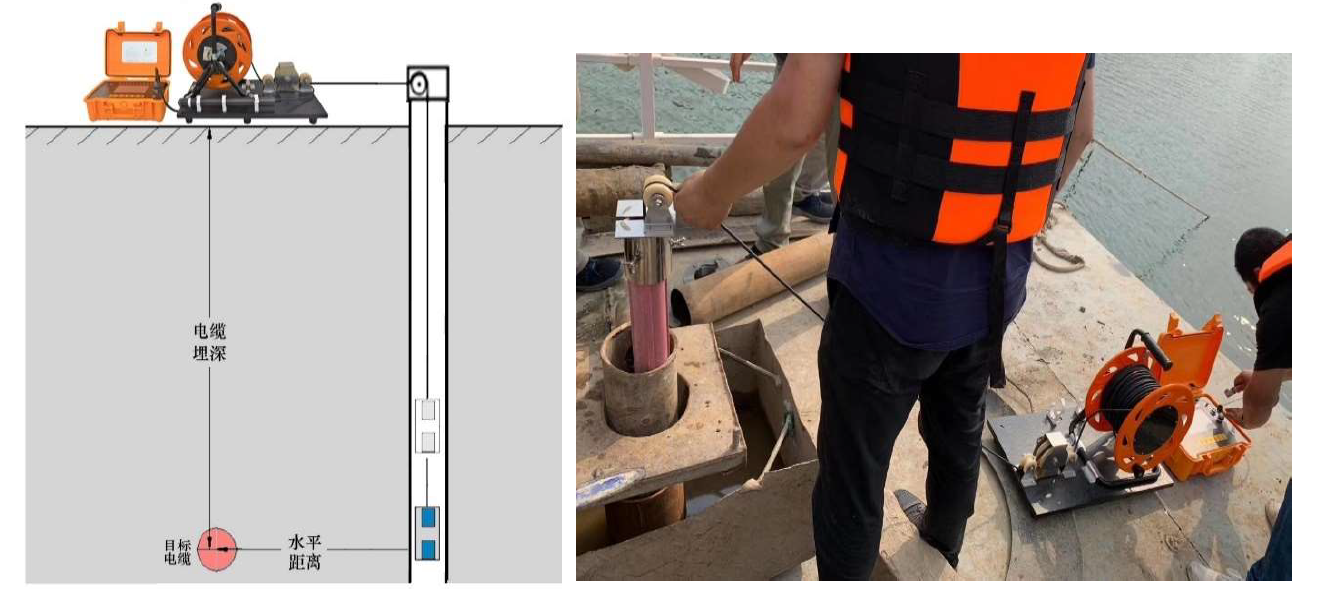

应用UPM 检测系统对穿越海河的一条35kV 电缆进行测量，水下电缆的覆土层厚度超过15 米。施工过程是：在电缆一侧钻孔，将塑料管插入钻孔中。在电缆的可接触位置，应用夹钳法给目标电缆施加检测信号，将测量探头放入塑料管中，使其沿探孔由自重自行垂下，并在线缆的初始刻度处开始探测。此时，测量主机显示屏上开始实时显示探测的信号响应曲线，曲线横轴刻度为测距装置获取的下放线缆的长度。当探头接近目标电缆后，信号响应明显增大。在曲线成峰值响应后，曲线峰值对应的横轴刻度即为电缆埋深，显示曲线如上图所示。电缆穿越深度测量结果为19.7 米，钻孔与电缆水平距离为0.9 米。探测工程的成功表明，UPM 方法大大减少了传统探测方法的钻孔次数，显著降低了成本。
